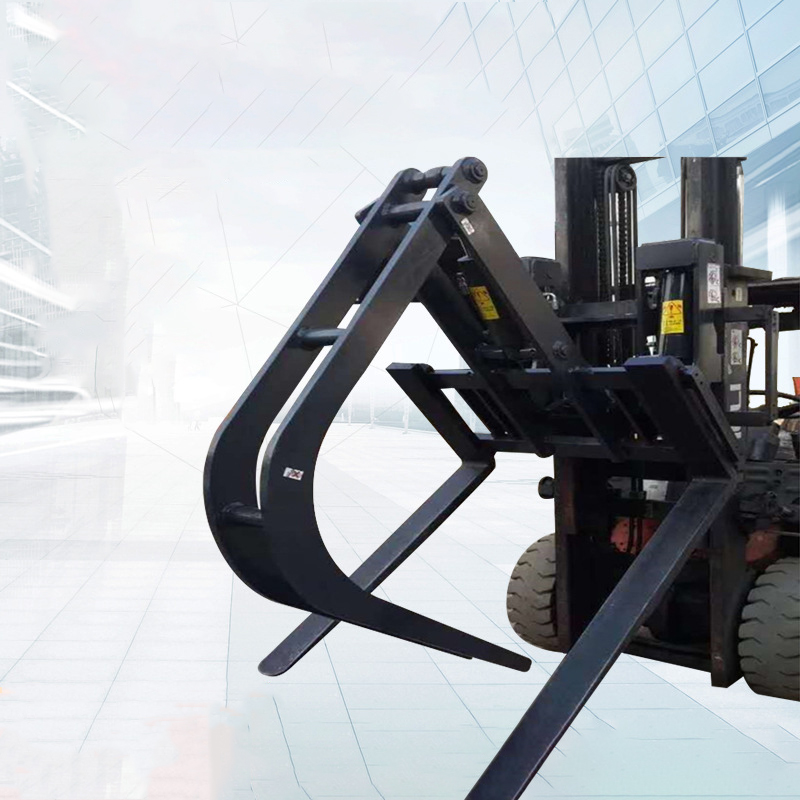

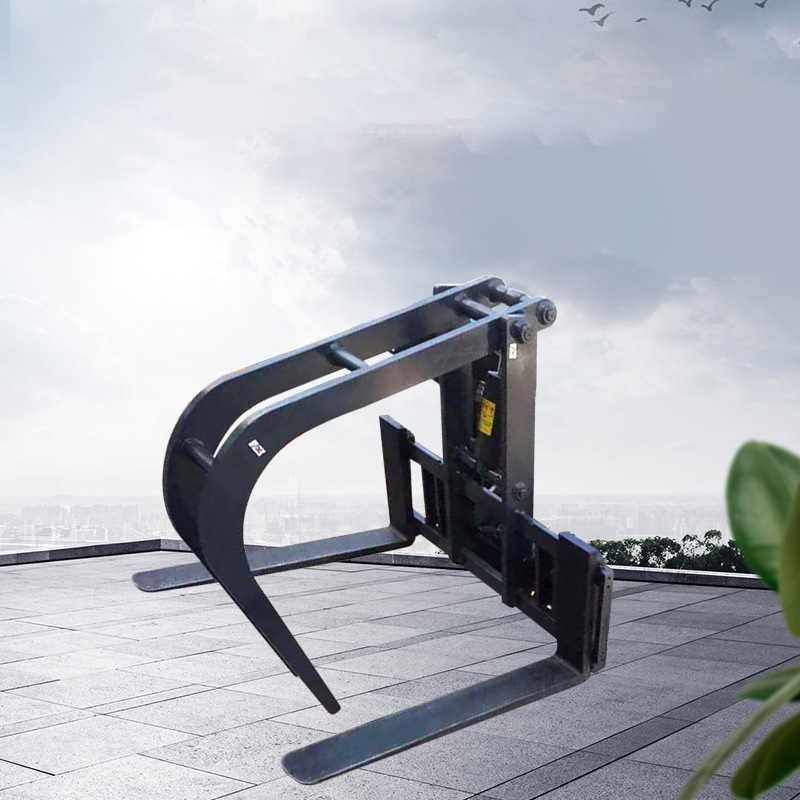

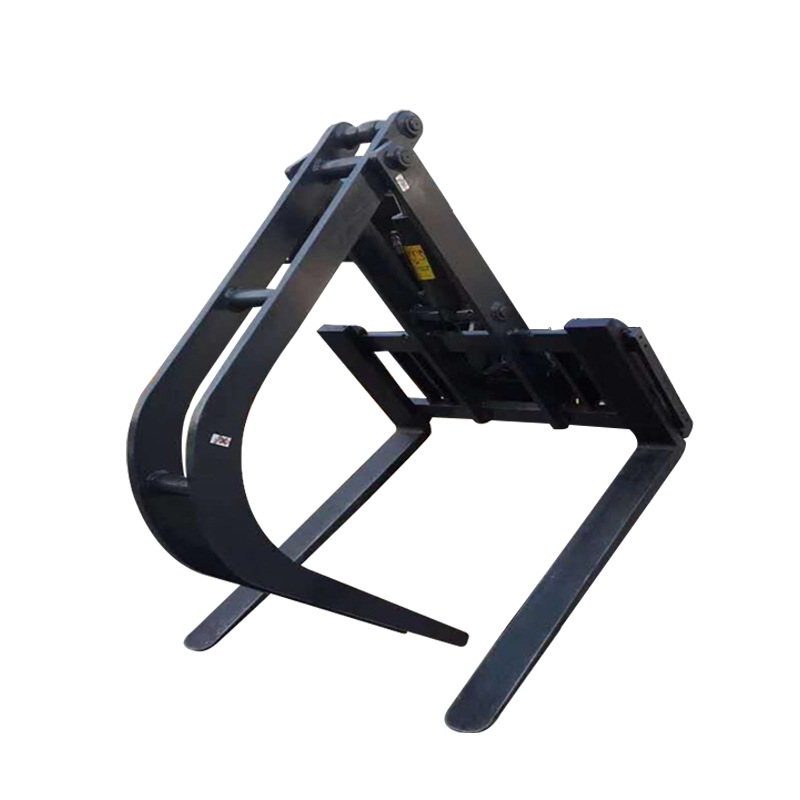

Collier de serrage en acier

La pince à tubes en acier pour chariot élévateur est un outil spécialisé conçu pour la manutention des tubes en acier. Elle saisit fermement les tubes grâce à un serrage mécanique, remplaçant ainsi le liage manuel traditionnel ou le levage par élingue pour un chargement, un déchargement et un empilage efficaces et sûrs. Couramment utilisée dans les entrepôts logistiques, les chantiers de construction et les usines de transformation de structures métalliques où la manutention de tubes en acier est fréquente, elle améliore considérablement la sécurité et l'efficacité opérationnelles.

Composants structurels

Les éléments clés comprennent :

• Bras de serrage (mâchoires) : En contact direct avec les tubes, généralement fabriqués en acier allié haute résistance, de forme arquée (ou à plaque parallèle à largeur réglable). Leur surface est recouverte de couches antidérapantes (par exemple, des patins en caoutchouc) pour éviter de rayer la surface du tube et améliorer la friction. Les bras pivotent pour s'ouvrir et se fermer, s'adaptant ainsi aux différents diamètres de tubes.

• Système hydraulique (entraînement principal) : Il comprend un vérin hydraulique, une vanne de régulation et des canalisations. Il utilise le système hydraulique du chariot élévateur pour actionner l'ouverture et la fermeture des bras. Certains modèles légers utilisent des entraînements électriques ou pneumatiques.

• Mécanisme de réglage : La plupart des modèles s'adaptent automatiquement à différents diamètres de tuyaux (plage courante : 30 à 200 mm). Des vérins hydrauliques ou des mécanismes de liaison contrôlent le mouvement synchronisé des bras, éliminant ainsi les réglages manuels.

• Cadre de connexion : monte la pince sur le tablier porte-fourche du chariot élévateur, en se synchronisant avec les fonctions de levage/d'inclinaison du chariot élévateur et en transmettant la puissance hydraulique.

• Structures de guidage et de positionnement : certains modèles comprennent des fentes de guidage ou des limiteurs pour aider à centrer le tuyau pendant le serrage, évitant ainsi tout désalignement.

Principe de fonctionnement

Étapes de fonctionnement :

1. Installation : Le chariot élévateur soulève le tuyau (par exemple, en insérant des fourches sous la base ou la section centrale du tuyau).

2. Serrage : L'opérateur actionne le système hydraulique via la poignée de commande. L'huile hydraulique entraîne les bras vers l'intérieur pour serrer le tube uniformément des deux côtés. La couche antidérapante maintient le tube en place, tandis que les bras s'ajustent automatiquement (ou sont préréglés) au diamètre du tube, assurant ainsi sa stabilité.

3. Manutention : Une fois serré, le chariot élévateur peut soulever et déplacer le tube jusqu'à sa destination (par exemple, étagères, aires de stockage). La fonction d'inclinaison permet d'aligner le tube si nécessaire.

4. Relâchement : À l'emplacement cible, les bras s'ouvrent pour placer le tuyau en toute sécurité.

Scénarios d'application typiques

• Logistique Entreposage : Tri, empilage et chargement/déchargement de tuyaux dans les entrepôts.

• Chantiers de construction : Transport de tubes d’échafaudage ou de supports de coffrage vers les chantiers.

• Usines de structures en acier : déplacement de tubes en acier finis ou bruts (par exemple, poutres en H, tubes carrés).

• Fabrication de machines : Manipulation de tuyaux de précision pour éviter les dommages de surface.

Le collier de serrage pour tubes en acier améliore la sécurité, l'efficacité et la protection des tubes lors des opérations de manutention, ce qui en fait un outil essentiel pour les industries travaillant avec des tubes en acier.
