Rotateur
• Réglage flexible de la direction : fait pivoter les marchandises sans déplacer le chariot élévateur, idéal pour les espaces restreints ou un placement précis (par exemple, alignement avec les étagères, réglage des interfaces de l'équipement).
• Contrôle précis : prend en charge la rotation continue ou les réglages à angle fixe (par exemple, par incréments de 15°), certains modèles offrant une précision de ±1° pour les tâches délicates (par exemple, l'assemblage de pièces).
• Large compatibilité : s'adapte à divers accessoires (par exemple, fourches, pinces) pour diverses tâches telles que le levage, le serrage ou la poussée.
• Stable et fiable : gère des charges lourdes (généralement de 1 à 10 tonnes) avec un minimum de vibrations pendant la rotation ; les verrous de sécurité empêchent les déplacements accidentels.
• Caractéristiques de sécurité : la protection contre les surcharges évite les dommages causés par les bourrages ; les mécanismes de verrouillage garantissent que la plate-forme reste fixe même en cas de panne de courant.

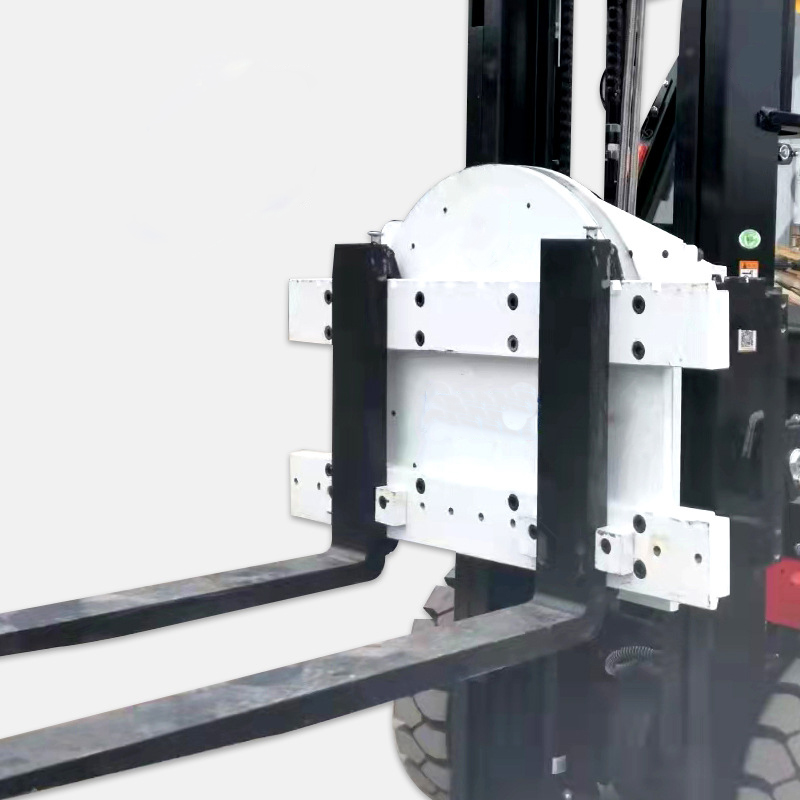

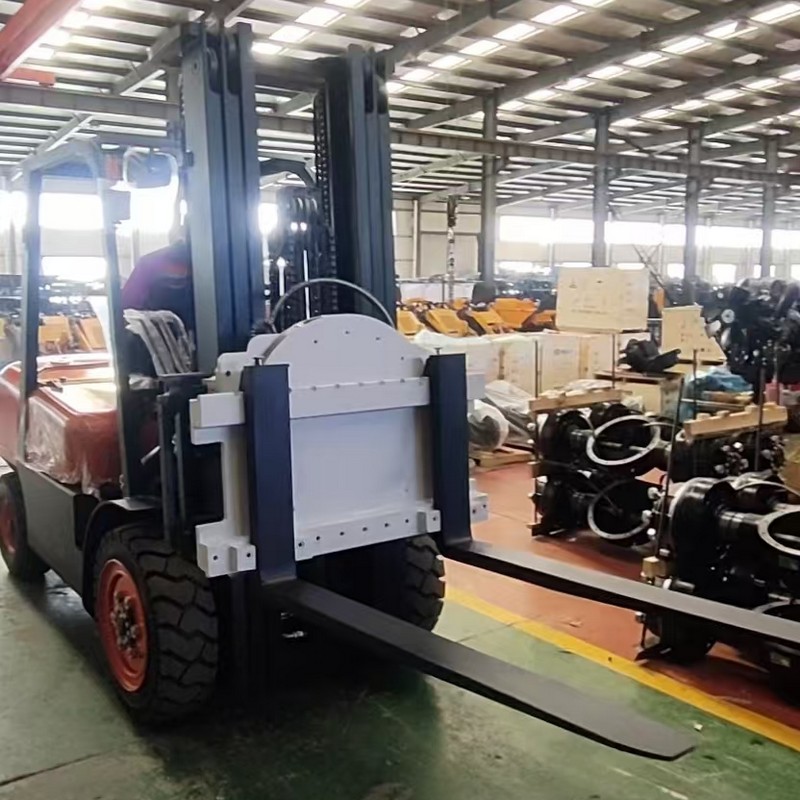

Présentation du rotateur d'accessoires pour chariot élévateur
Le rotateur d'accessoires pour chariot élévateur est un dispositif installé sur les fourches ou les accessoires (tels que les pinces, les poussoirs, etc.) d'un chariot élévateur. Il permet une rotation à 360° (90°/180° sur certains modèles). Il ajuste l'orientation de la charge par entraînement hydraulique ou électrique, sans déplacer le chariot élévateur. Il est donc idéal pour les chantiers de logistique, de fabrication et de construction où des ajustements directionnels sont nécessaires.

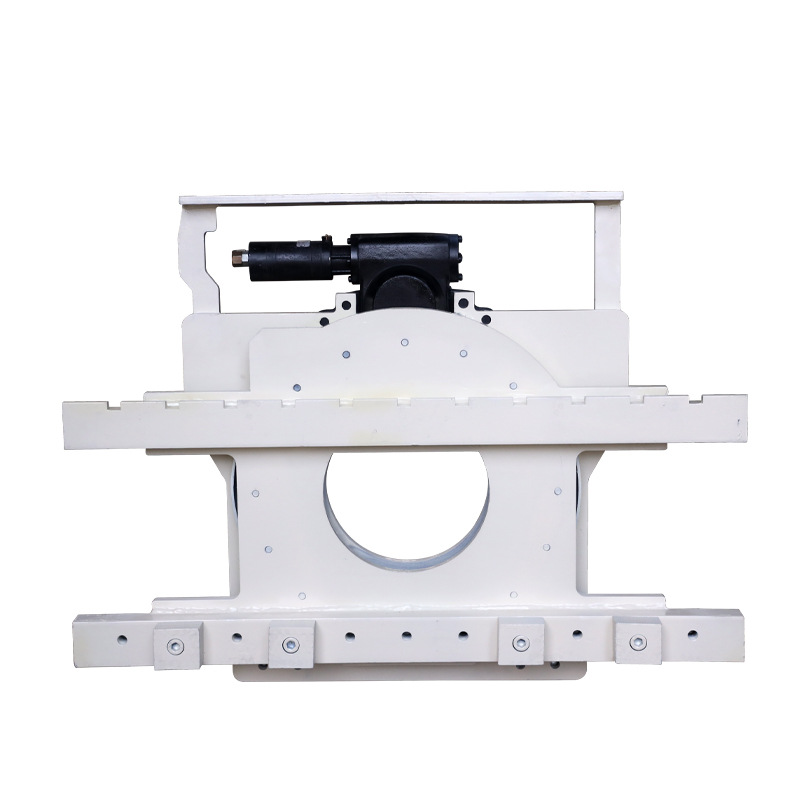

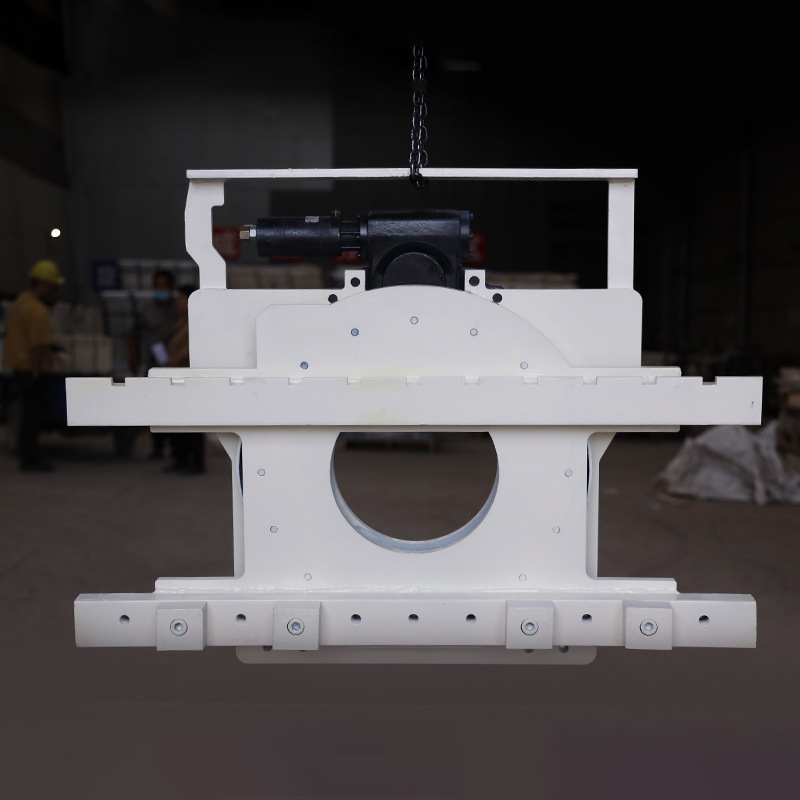

Composants structurels
Il se compose principalement de :
• Plateforme tournante : Pièce circulaire ou annulaire supportant des marchandises ou des accessoires, fabriquée en acier haute résistance avec une surface résistante à l'usure. Elle est dotée d'interfaces de montage (trous de boulons, fentes, etc.) pour fixer les fourches ou les accessoires.
• Système d’entraînement : La plupart utilisent un entraînement hydraulique (alimenté par le système hydraulique du chariot élévateur), comprenant un moteur hydraulique et un réducteur de vitesse ; les modèles plus légers peuvent utiliser un entraînement électrique (moteur + réducteur).
• Dispositifs de support et de positionnement : un arbre central, des roulements et des joints assurent une rotation en douceur, tandis que certains modèles incluent des broches de positionnement ou des mécanismes de verrouillage pour fixer la plate-forme en place après la rotation.
• Cadre de connexion : monte le rotateur sur le chariot porte-fourche ou la base de fixation du chariot élévateur, transmettant les actions de levage/d'inclinaison tout en isolant les effets de rotation.
• Unité de contrôle : Située sur la poignée de commande du chariot élévateur ou sur un panneau séparé, permettant à l'opérateur de contrôler le sens de rotation et l'angle via des boutons.
Principe de fonctionnement
Pendant le fonctionnement :
1. Installation : Le chariot élévateur soulève la marchandise (ou installe l'accessoire à faire pivoter) à la hauteur cible.
2. Rotation : L'opérateur active le système d'entraînement via l'unité de commande. L'huile hydraulique (ou l'énergie électrique) entraîne la plateforme rotative, faisant tourner les marchandises/accessoires jusqu'à l'obtention de l'orientation souhaitée (par exemple, étiquettes vers le haut, connecteurs alignés).
3. Verrouillage : Une fois l'angle cible atteint, l'entraînement s'arrête et le dispositif de positionnement sécurise la plate-forme pour éviter tout déplacement lors de la manipulation ou de l'installation ultérieure.
Scénarios d'application typiques
• Logistique et entreposage : aligne les marchandises palettisées avec les étagères ou fait pivoter les articles longs (par exemple, tuyaux, planches) pour les allées étroites.
• Fabrication : ajuste l'orientation des composants sur les lignes d'assemblage ou repositionne les moules/équipements pour une installation plus facile.
• Chantiers de construction : Oriente les composants préfabriqués (p. ex., panneaux muraux, structures en acier) pour une installation ou un soudage précis.
• Ports/Aéroports : fait pivoter l’équipement à l’intérieur des conteneurs pour un levage ou un empilage efficace.
Le rotateur d'accessoires pour chariot élévateur simplifie les réglages directionnels, éliminant ainsi le besoin de repositionner le chariot élévateur et améliorant l'efficacité et la précision dans les tâches complexes, ce qui en fait un outil précieux dans la logistique et la manutention industrielle.
